Разработка и производство средств измерений для сетей связи – приборы семейства СИГМА, МИРАЖ
НТЦ СОТСБИ является разработчиком и производителем уникальных средств измерений семейства СИГМА и МИРАЖ.Формирователи-измерители соединений СИГМА-2
Номер в госреестре:
Описание типа средства измерений.
Многоканальный модульный программно-аппаратный комплекс являющейся эволюционным развитием прибора СИГМА. Может применяться как замена зарекомендовавших себя средств измерений
- Формирователи телефонных соединений ПРИЗМА (ПРИЗМА-М, ПРИЗМА-2М), ВЕКТОР-СИДС;
- Формирователи IP-соединений АМУЛЕТ (АМУЛЕТ-М, АМУЛЕТ-2, АМУЛЕТ-2Э);
- Измерители количества информации ВЕКТОР-ИКИ.
Выпускается в различных исполнениях и обладает гибкой конфигурацией модулей, позволяющей компоновать комплекс под требуемые задачи.

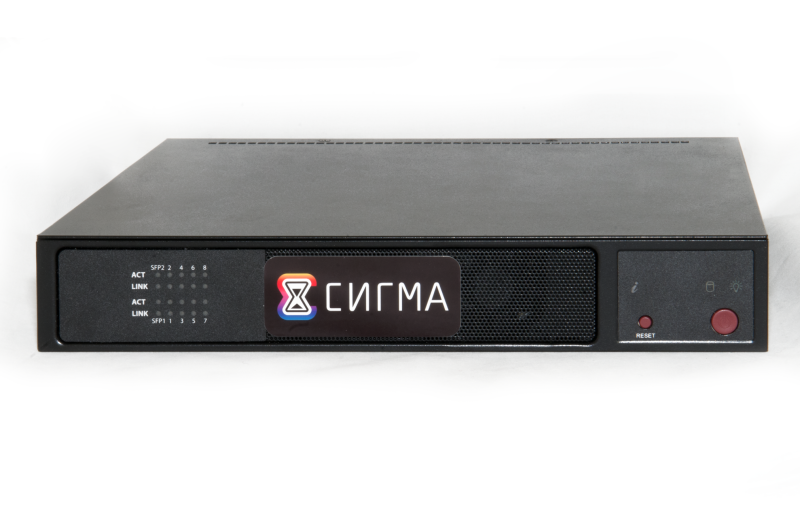

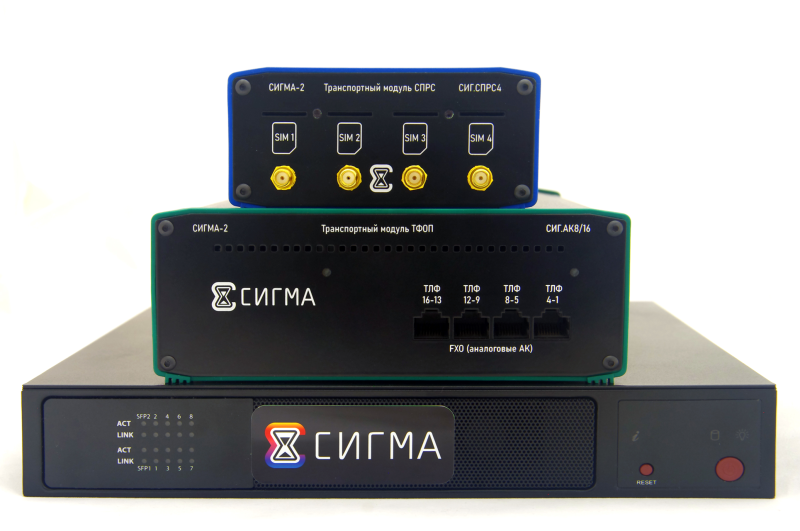

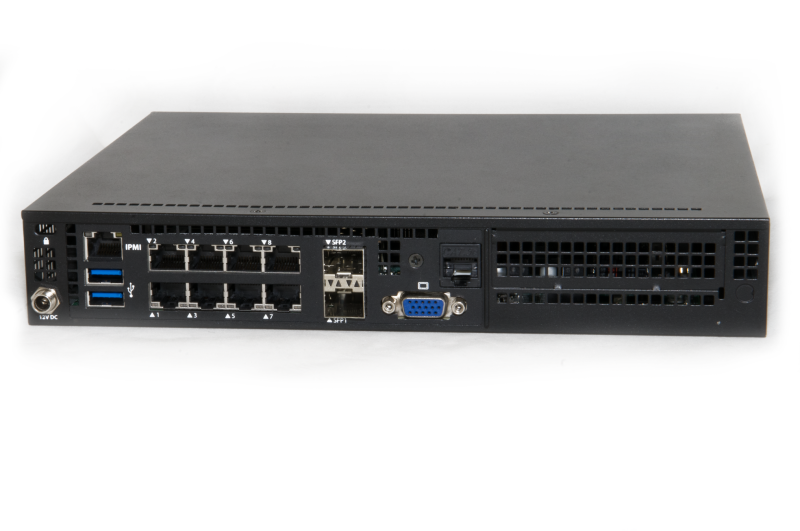

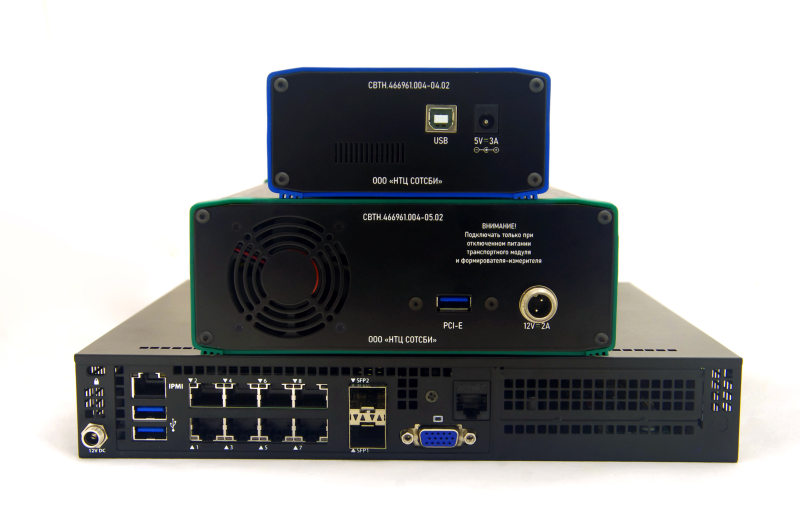

Комплекс состоит из набора встроенных или вынесенных транспортных модулей, сервера эталонных файлов, имитатора параметров сетей передачи данных, удаленных блоков измерений, встроенных или внешних устройств ввода/вывода данных (монитор, клавиатура, мышь), а также блока формирователя-измерителя с встроенным управляющим компьютером, работающим в операционной среде Linux, и обеспечивающим функционирование комплекта специального программного обеспечения (ПО) СИГМА-2. Поддерживается работа с удаленными блоками измерений, размещенными в контрольных точках сети связи.
Прибор может быть аттестован как рабочий эталон 5-го разряда в соответствии с государственной поверочной схемой для средств измерений времени и частоты, утвержденной приказом Росстандарта от 31 июля 2018 г. № 1621,
При формировании сеансов передачи данных, с эталонным количеством, передаваемой в сессии информации, используются эталонные файлы, которые прослеживаются к Государственному первичному эталону ГЭТ 200-2012. В связи с этим
Прибор может быть аттестован, как рабочий эталон в соответствии с государственной поверочной схемой для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам интернет и телефонии (ГОСТ Р 8.873-2014).
Основные функции:- формирование сеанса передачи данных: с переносом файлов – эталонных объемов информации и с заданной длительностью сеанса связи;
- при проведении поверки/испытаний СИПД измерение в процессе сеанса передачи данных: объема принятых файлов, длительности сеанса передачи данных;
- при проведении поверки/испытаний СИДС измерение длительности входящих телефонных соединений;
- измерение длительности входящих телефонных соединений, устанавливаемых с таксофона;
- формирование телефонных соединений с заданной длительностью разговорного состояния: в сетях связи с коммутацией каналов, в сетях связи с коммутацией пакетов (с использованием протокола SIP), в сетях подвижной радиотелефонной связи;
- хранение и воспроизведение внутренней шкалы времени, синхронизированной с национальной шкалой времени Российской Федерации UTC (SU) по сигналам глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS или по сети Интернет путем установления связи с серверами точного времени, используя протокол NTP;
- измерение разности (расхождения) шкал времени в сетях операторов связи относительно национальной шкалы времени Российской Федерации UTC (SU);
- измерение параметров сетей передачи данных, выполняемых при обеспечении целостности и устойчивости функционирования сети связи общего пользования: задержка передачи пакетов данных, вариация задержки передачи пакетов данных, коэффициент потерь пакетов данных и пропускная способность канала передачи данных.
Эти измерения, согласно Федеральному Закону № 102 «Об обеспечении единства измерений», относятся к сфере государственного регулирования, и для них, постановлением Правительства от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» установлены в п. 7.2.1 - 7.3.4 обязательные метрологические требования.
Приборы поддерживают работу в многоканальном режиме, обладают высокой производительностью и подключаются к испытываемым/поверяемым объектам:
- с использованием технологии Ethernet, непосредственно или через сеть Интернет (до 10 комплектов и до 4-х информационно-измерительных каналов);

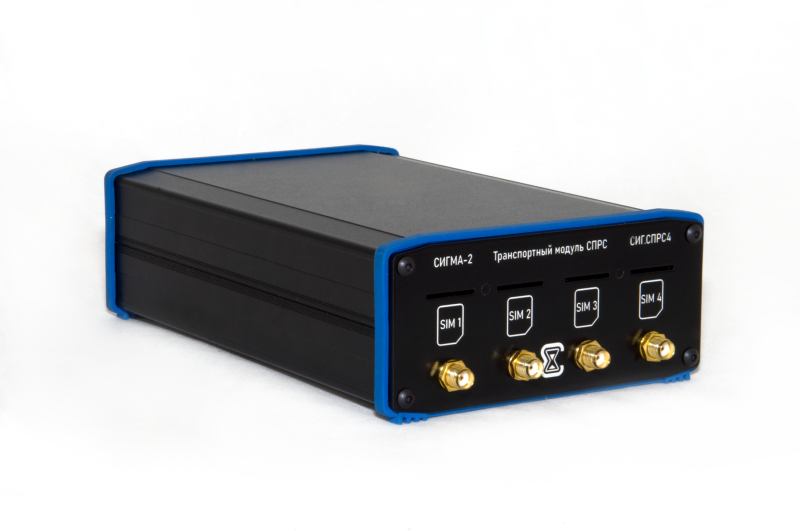

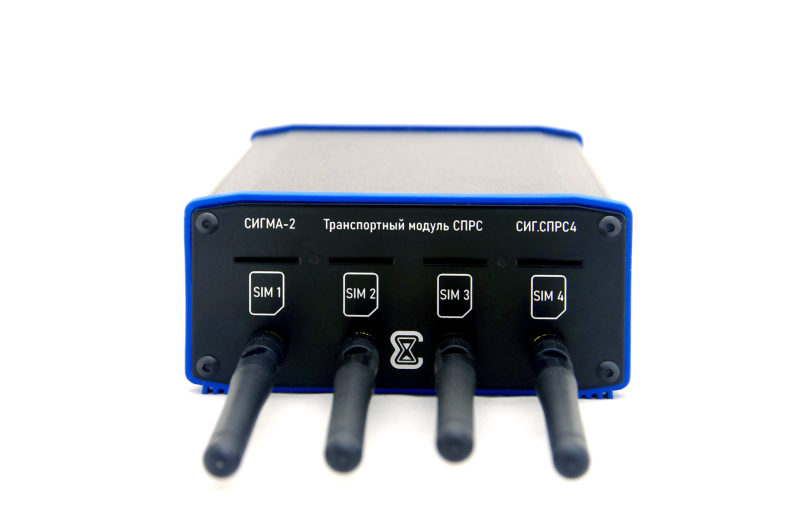

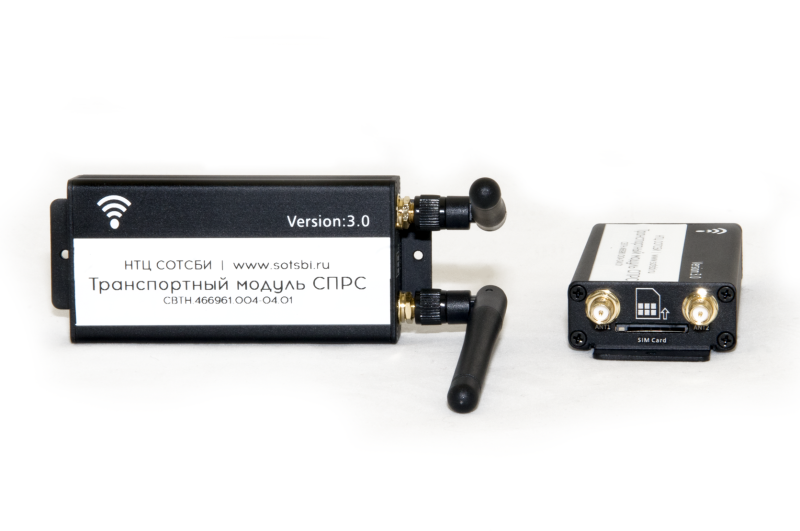

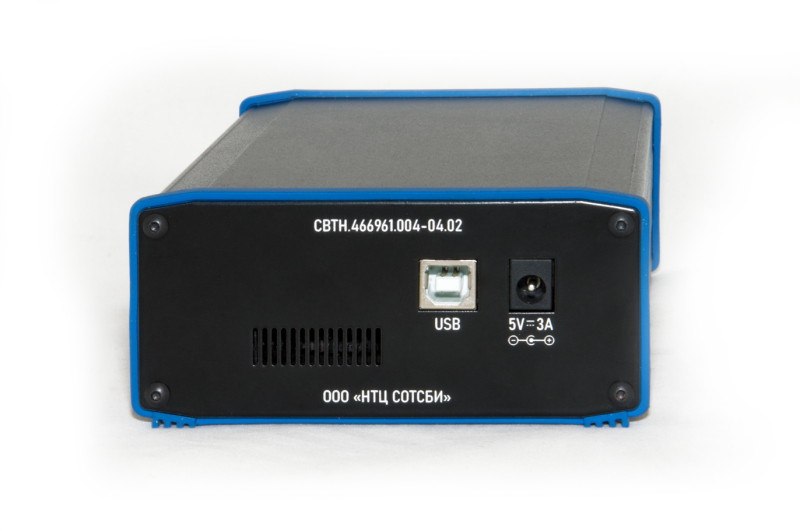

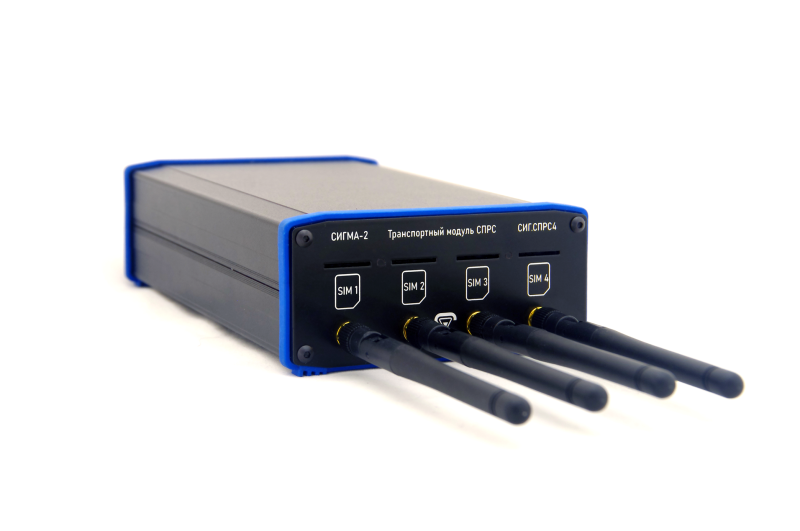

- через модуль транспортный сетей подвижной радиотелефонной связи к СПРС стандартов: GSM, UMTS, LTE, 5G (до 8 комплектов и до 4-х информационно-измерительных каналов);

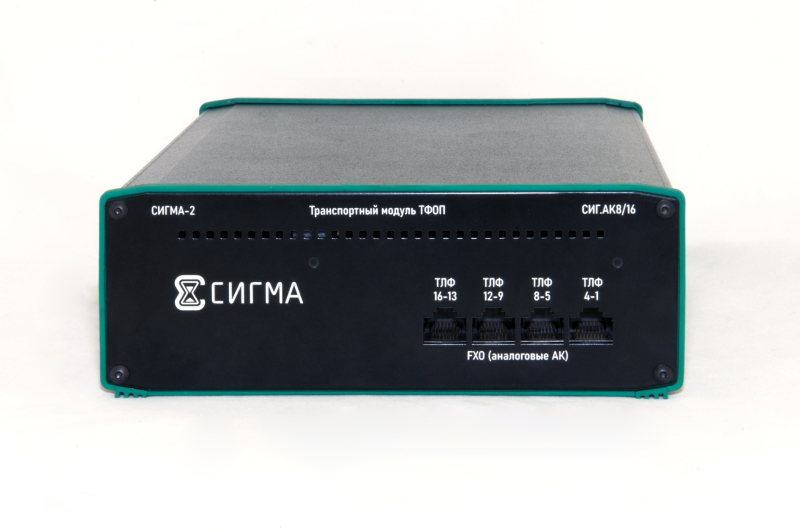

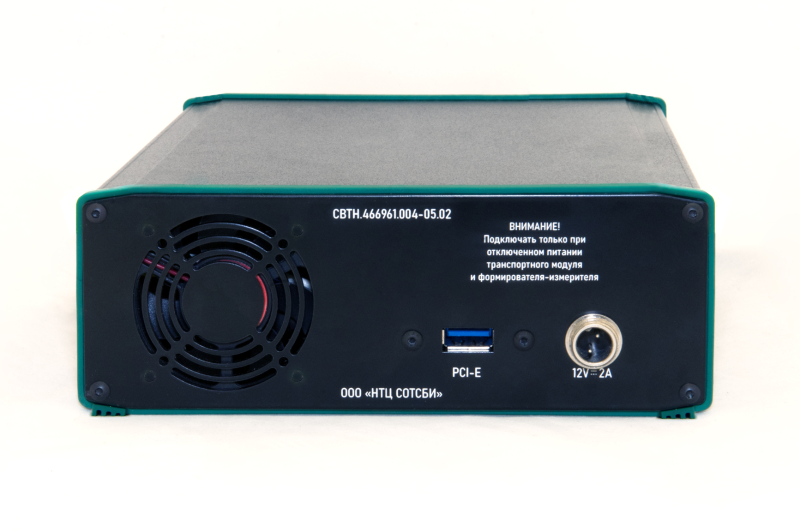

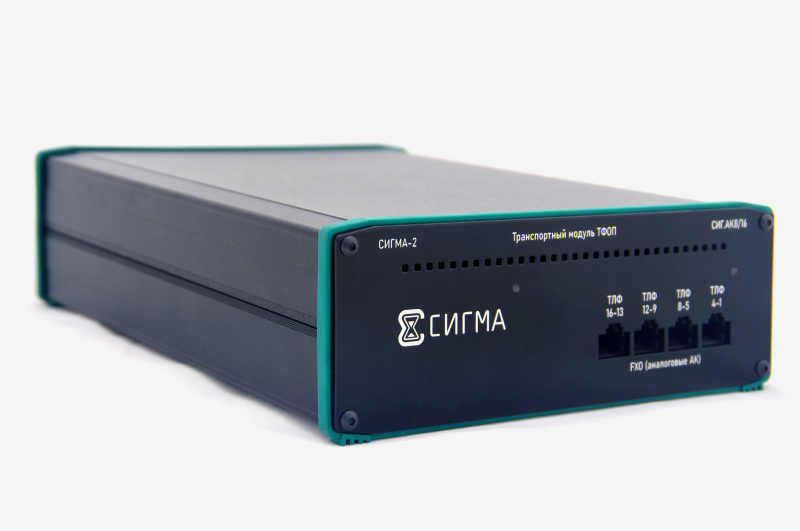

- через модуль транспортный двухпроводного аналогового абонентского стыка к оборудованию телефонной связи, реализующему двухпроводный аналоговый абонентский стык (до 16-ти комплектов и до 8-ми информационно-измерительных каналов).
Управление Приборами осуществляется непосредственно с использованием встроенных или поставляемых по отдельной заявке устройств ввода/вывода или дистанционно через каналы связи (непосредственно или через сеть Интернет) с использованием протоколов RDP, SSH и т.п.
Формирователи-измерители соединений универсальные СИГМА
Номер в госреестре: 61022-15. Описание типа средства измерений. Предназначены для проведения испытаний и поверки оборудования, используемого операторами связи для измерения объема предоставленных абонентам услуг. Под объёмом предоставленных абонентам услуг понимается:- длительность телефонных соединений;
- длительность сеанса по передаче данных;
- количество (объём) переданной/принятой во время сеанса информации;
- длительность телефонных соединений, инициированных с таксофона.
Измеритель расхождения шкал времени МИРАЖ
Номер в госреестре: 61022-15.Описание типа средства измерений
Прибор предназначен для использования в рамках Государственного регулирования обеспечения единства измерений, в части измерений разности (расхождения) шкал времени в сетях операторов связи относительно национальной шкалы времени Российской Федерации UTC (SU). Измеритель расхождения шкал времени МИРАЖ представляет собой программно-аппаратную систему, состоящую из блока формирователя-измерителя и пакета специального программного обеспечения МИРАЖ, функционирующего в ОС Raspbian Linux.Управление измерителем может осуществляться непосредственно или дистанционно через каналы связи (непосредственно или через сеть Интернет) с использованием протокола SSH.
Измеритель может подключаться к серверам точного времени и к поверяемым объектам по каналам Ethernet или с использованием технологий WiFi, GSM, UMTS или LTE. Для повышения точности формирования внутренней шкалы времени, синхронизированной с национальной шкалой времени РФ, Измеритель может быть укомплектован приемником сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS утвержденного типа.
В процессе работы Измеритель расхождения шкал времени МИРАЖ обеспечивает выполнение следующих функций:
- хранение и воспроизведение внутренней шкалы времени, синхронизированной с национальной шкалой времени Российской Федерации UTC (SU) по сигналам глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS или по сети Интернет путем установления связи с серверами точного времени, используя протокол NTP;
- измерение разности (расхождения) шкал времени в сетях операторов связи относительно национальной шкалы времени Российской Федерации UTC (SU);
- получение значений шкалы времени от испытуемого оборудования, с использованием протокола NTP v4;
- измерение разности шкалы времени поверяемого оборудования и национальной шкалы времени Российской Федерации UTC (SU).
Демонстрационная зона
В испытательной лаборатории средств измерений развернута зона для апробации возможности приборов с необходимым сетевым окружением в виде оборудования с измерительными функциями (СИПД, СИДС), имитатором сети передачи данных, NTP-сервера и т.п. По предварительному согласованию может быть предоставлена возможность «в живую» увидеть возможности приборов и отработать практические навыки по работе с ними. Возможность предоставляется очно или дистанционно через каналы связи сети Интернет с использованием протокола RDP или SSH на безвозмездной основе.
